Szczegóły Produktu:
|
| ROZMIAR: | 100mm | Uchwyt: | Montaż panelowy |
|---|---|---|---|
| Zakres ciśnienia: | 3500 psi lub dostosowane | materiał obudowy: | Stal nierdzewna 304 |
| Materiał soczewki: | Szkło instrumentu | Rurka Bourtona: | Brąz fosforowy |
| Ruch: | mosiądz | Wybierz: | Aluminium, podwójna skala |
| Precyzja: | 1,6 | Płyn: | Olej silikonowy, gliceryna |
| High Light: | Manometry wypełnione cieczą 3500psi,manometr promieniowy z mosiądzu ze stali nierdzewnej,manometr próżniowy wypełniony cieczą 100mm |
||

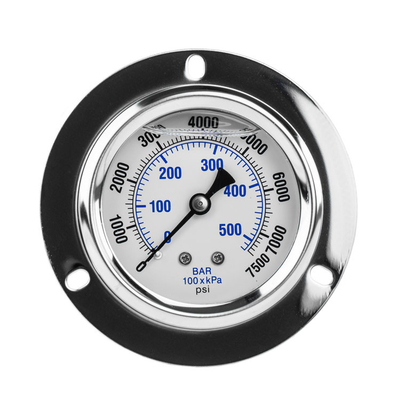

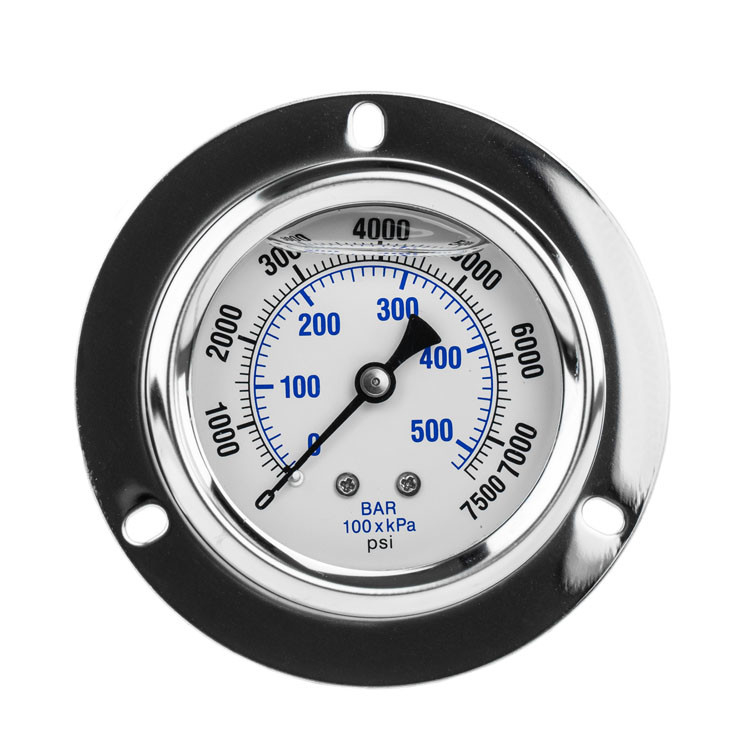

Manometr olejowy 100 mm 3500 psi z kołnierzem do montażu na panelu Manometr wypełniony cieczą
Opis
Im wyższa lepkość cieczy, tym większa jej zdolność zwilżania.Dzieje się tak dlatego, że zwilżanie zmienia się proporcjonalnie do zależnej od temperatury lepkości cieczy wypełniającej.Odpowiedni stopień tłumienia zależy od wymagań eksploatacyjnych, jakie musi spełniać manometr, takich jak czas reakcji wskazówki, ekstremalne wartości ciśnienia, wibracje i zmiany ciśnienia.WESEN może polecić konkretne płyny do zastosowań problematycznych.
Aplikacje
Do pomiarów w miejscach o dużym obciążeniu dynamicznym ciśnieniem i wibracjami
Do mediów gazowych i płynnych, które nie są bardzo lepkie lub krystalizujące i nie atakują części mosiężnych
Hydraulika
Sprężarki, przemysł stoczniowy
Cechy szczególne
Odporny na wibracje i wstrząsy
Szczególnie solidna konstrukcja
W całości ze stali nierdzewnej
Zakresy skali do 0 ... 1000 bar
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
100 mm |
|
Precyzja |
1,6, 1,0 |
| Zakres ciśnienia | 3500 psi (dostosowane) |
|
Ograniczenie ciśnienia |
40mm, 50mm, 63mm: |
| Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C |
|
Stopień ochrony |
IP65 |
|
Efekt temperaturowy |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20°C): max.±0,4 %/10 K zakresu |
|
Proces łączenia |
Mosiądz |
|
Element dociskowy |
Mosiądz, typ C lub spiralny |
| Ruch | Mosiądz |
| Wybierz | Aluminiowa, kolorowa, bez kołka ustalającego wskaźnika Czarny napis |
| Wskaźnik | Aluminium |
| Sprawa | Stal nierdzewna |
| Dzwonić | Stal nierdzewna |
| Okno | Plastik, szkło, szkło bezpieczne |
| Jednostka |
bar, psi, kg/cm2, kPa, MPa |
| Wątek | G, BSP, PT, BSPT, NPT |
| Opcje | Inny gwint przyłącza procesowego Kołnierz do montażu powierzchniowego Uchwyt montażowy |
Wymiary
| Rozmiar | Wymiary w mm | Waga w kg | |||||||||
| a | b | b2 | D1 | D2 | mi | f | G | h | południowy zachód | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4" | 48 | 14 | 0,15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4" | 54 | 14 | 0,21 |
| 100 | 15,5 | 48 | 81,5 | 107 | 100 | 8 | 30 | 1/2" | 87 | 22 | 0,80 |
Informacje dotyczące zamawiania
Model / Rozmiar tarczy / Zakres ciśnień / Przyłącze procesowe / Opcje
