Szczegóły Produktu:
|
| Deaign: | EN837-1 | Rozmiar: | 100mm |
|---|---|---|---|
| Uchwyt: | Niżej | Zakres ciśnienia: | 1 MPa lub dostosowany |
| materiał obudowy: | Malowana stal | Materiał soczewki: | Szkło |
| Rurka Bourtona: | Brąz fosforowy | Ruch: | mosiądz |
| Wybierz: | Aluminium | Dokładność: | 1,5 |
| High Light: | Manometr ze stali malowanej,manometr użytkowy 1 MPa,4 manometry tarczowe |
||

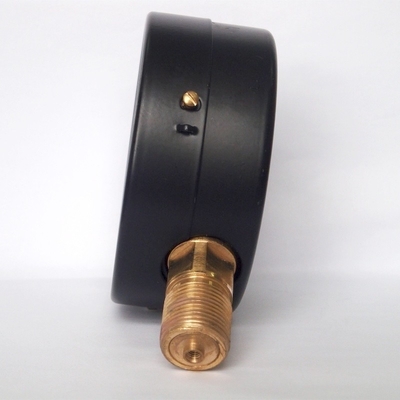

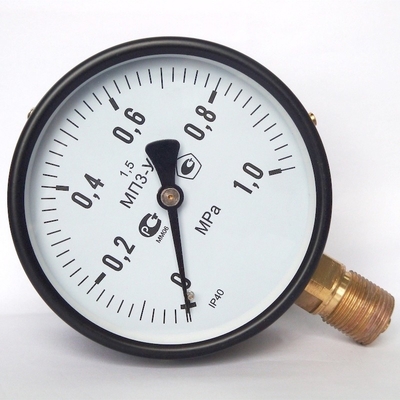

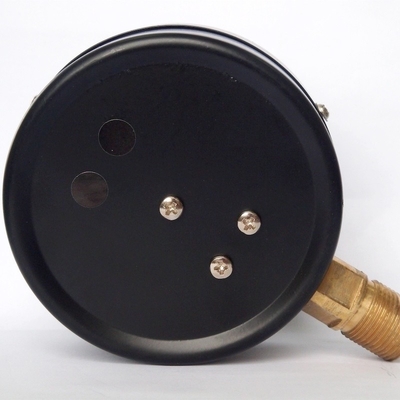

4" Tarcza 1 MPa Manometr ze stali lakierowanej Połączenie mosiężne Manometr użytkowy do montażu od dołu
Opis
Manometry Wesen są dostarczane w szerokiej gamie rozmiarów, dokładności i zakresów od 0 do 10 cali H2O do 0-100 000 psi.Dostępne opcje obejmują manometry różnicowe, manometry testowe, manometry sanitarne, manometry o wysokiej czystości, manometry podwodne, manometry cyfrowe, manometry OEM i wiele innych.Znany z wysokiej jakości i niezawodności manometr Wesen jest dostępny, aby dopasować się do niemal każdego budżetu i wymagań aplikacji.
Aplikacje
Do mediów gazowych i ciekłych, które nie są bardzo lepkie ani krystalizujące i nie będą atakować części ze stopów miedzi.
Pneumatyka
Technika grzewcza i klimatyzacyjna
Inżynieria medyczna
Cechy szczególne
Niezawodny i oszczędny
Projekt zgodnie z EN 837-1
Rozmiar nominalny 40, 50, 63, 80, 100 i 160
Zakresy skali do 0 ... 400 bar
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
100mm |
|
Dokładność |
1,5 |
| Zakres ciśnienia | 1 MPa (na zamówienie) |
|
Ograniczenie ciśnienia |
Stały: 3/4 x pełna wartość skali |
|
Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,4%/10 K rozpiętości |
|
Proces łączenia |
Mosiądz |
|
Element ciśnieniowy |
Mosiądz, typ C lub spiralny
Rurka Bourdona |
| Ruch | Mosiądz |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki Czarny/czerwony napis |
| Wskaźnik | Aluminium |
| Sprawa | Malowana stal |
| Okno | Szkło |
| Opcje |
Inne przyłącze procesowe |
Wymiary
Model M01.01, mocowanie dolne (radialne)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | |||||
| a | b | D | G | h | południowy zachód | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
Model M01.02, mocowanie tylne (osiowe)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | ||||
| b1 | b2 | D | G | południowy zachód | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
