Szczegóły Produktu:
|
| Deaign: | EN837-1 | Rozmiar: | 63mm |
|---|---|---|---|
| Uchwyt: | Spód | Zakres ciśnienia: | 230 psi lub dostosowane |
| materiał obudowy: | Malowana stal | Materiał soczewki: | Akryl |
| Rurka Bourtona: | Brąz fosforowy | Ruch: | mosiądz |
| Wybierz: | Aluminium | Dokładność: | 2,5 |
| High Light: | Manometr 63 mm,manometr EN837-1,manometr przy dolnym przyłączu 230 psi |
||

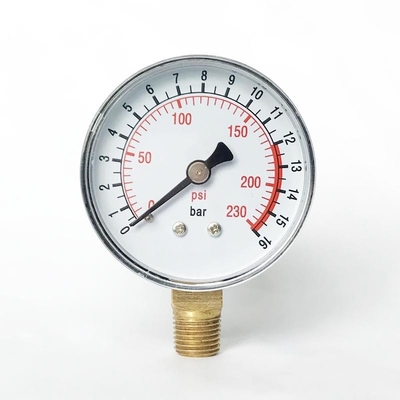

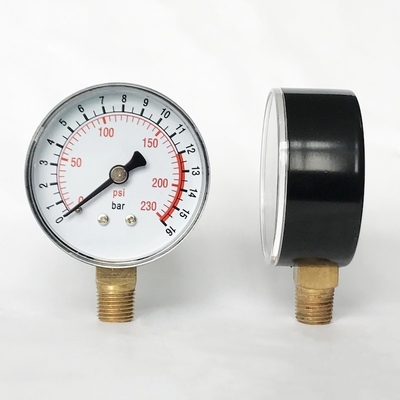

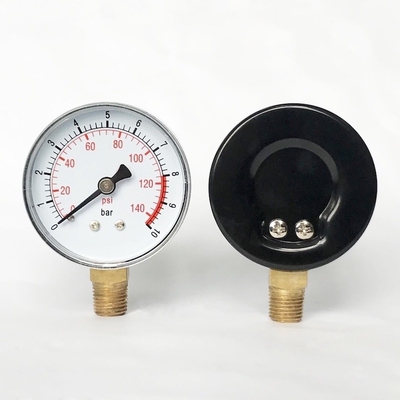

63mm Podwójna skala Zatrzaskowy obiektyw z manometrem Mosiądz G 1/4 Dolny manometr przyłącza użytkowego
Opis
Względy środowiskowe obejmują temperaturę otoczenia, cząstki unoszące się w powietrzu, kondensację, wilgotność, wodę i chemikalia, z których wszystkie mogą mieć wpływ na działanie miernika.
Temperatura otoczenia może wpływać na dokładność i integralność miernika.Dostępne są wskaźniki z kompensacją temperatury lub bez kompensacji temperatury.Warunki otoczenia mogą wymagać izolacji miernika od skrajnych temperatur.W razie potrzeby miernik powinien być odizolowany od skrajnych temperatur za pomocą elastycznego zespołu przewodów.
Gdy warunki otoczenia są korozyjne, zawierają dużą ilość cząstek stałych lub jeśli miernik będzie wystawiony na działanie mokrego lub wilgotnego środowiska, takiego jak wilgoć, zmywanie wodą lub deszcz, należy określić miernik odporny na warunki atmosferyczne/hermetycznie zamknięty lub wypełniony cieczą.
Aplikacje
Do mediów gazowych i ciekłych, które nie są bardzo lepkie ani krystalizujące i nie będą atakować części ze stopów miedzi.
Pneumatyka
Technika grzewcza i klimatyzacyjna
Inżynieria medyczna
Cechy szczególne
Niezawodny i oszczędny
Projekt zgodnie z EN 837-1
Rozmiar nominalny 40, 50, 63, 80, 100 i 160
Zakresy skali do 0 ... 400 bar
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
63mm |
|
Dokładność |
2,5 |
| Zakres ciśnienia | 230 psi (dostosowany) |
|
Ograniczenie ciśnienia |
Stały: 3/4 x pełna wartość skali |
|
Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,4%/10 K rozpiętości |
|
Proces łączenia |
Mosiądz |
|
Element ciśnieniowy |
Mosiądz, typ C lub spiralny
Rurka Bourdona |
| Ruch | Mosiądz |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki Czarny/czerwony napis |
| Wskaźnik | Aluminium |
| Sprawa | Malowana stal |
| Okno | Akryl |
| Opcje |
Inne przyłącze procesowe |
Wymiary
Model M01.01, mocowanie dolne (radialne)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | |||||
| a | b | D | G | h | południowy zachód | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
Model M01.02, mocowanie tylne (osiowe)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | ||||
| b1 | b2 | D | G | południowy zachód | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
