Szczegóły Produktu:
|
| Deaign: | EN837-1 | Rozmiar: | 40mm |
|---|---|---|---|
| Uchwyt: | Środkowe tylne mocowanie | Zakres ciśnienia: | 6 barów lub dostosowane |
| materiał obudowy: | 316 SS | Materiał soczewki: | Szkło, szkło bezpieczne |
| Rurka Bourtona: | 316 SS | Ruch: | 304 SS |
| gniazdo elektryczne: | 316 SS | Dokładność: | KL 2,5 |

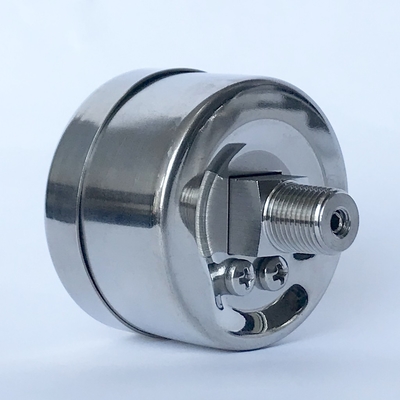

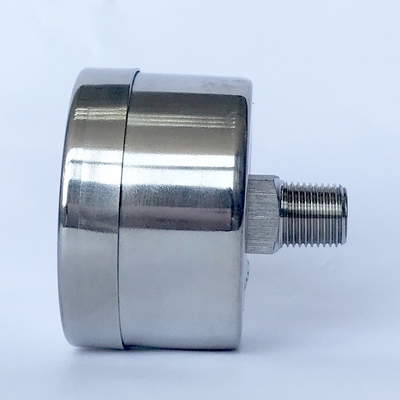

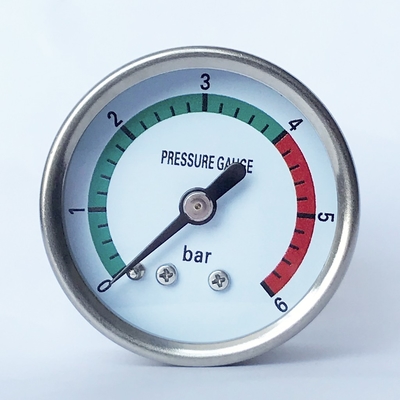

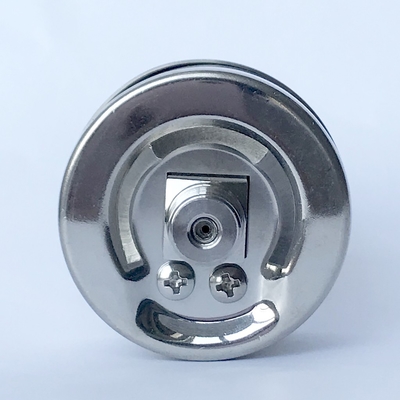

1,5 cala Tarcza 6 bar Manometr 316 SS Rurka/gniazdo Wszystkie manometry ze stali nierdzewnej
Opis
Ten manometr o minimalistycznej konstrukcji ma wiele zastosowań, z których część to produkcja maszyn, a także wskaźnik alarmu awarii butli z gazem.Jednak miernika nie można wypełnić.
Ten miernik ma obudowę ze stali nierdzewnej 316 i połączenie z zatrzaskową soczewką, która jest zarówno odporna na zarysowania, jak i pękanie.
Wszystkie manometry InstruMate mają geometrycznie zbalansowaną konstrukcję tarczy, dzięki czemu odczyt jest znacznie łatwiejszy.
Aplikacje
Przeznaczony do pracy w niekorzystnych warunkach, w których występują pulsacje lub wibracje
Chemia i petrochemia, elektrownie, górnictwo, na lądzie i na morzu, technologia ochrony środowiska, inżynieria mechaniczna i budowa instalacji
Nadaje się do mediów gazowych lub płynnych, które nie będą blokować systemu ciśnieniowego
Cechy szczególne
Doskonała stabilność cyklu obciążenia i odporność na wstrząsy
Konstrukcja zgodnie z EN 837-1
Całkowicie ze stali nierdzewnej
Zakresy ciśnień do 15 000 psi
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
40mm |
|
Dokładność |
Klasa 2,5 |
| Zakres ciśnienia | 6 barów (na zamówienie) |
|
Ograniczenie ciśnienia |
Stały: 3/4 x pełna wartość skali |
| Średnia temperatura |
Nienapełniony manometr: -40 ... +200 °C [-40 ... +392 °F] Manometr z wypełnieniem glicerynowym: -20 ... +100 °C [-4 ... +212 °F] Manometr z wypełnieniem olejem silikonowym: -40 ... +100 °C [-40 ... +212 °F] |
|
Temperatura otoczenia |
Nienapełniony manometr: -40 ... +60 °C [-40 ... +140 °F] Manometr z wypełnieniem glicerynowym: -20 ... +60 °C [-40 ... +140 °F] Manometr z wypełnieniem olejem silikonowym: -40 ... +60 °C [-40 ... +140 °F] |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,4%/10 K rozpiętości |
|
Proces łączenia |
Stal nierdzewna, SUS 304, SUS 316 |
|
Element ciśnieniowy |
Stal nierdzewna, typu C lub typu śrubowego |
| Ruch | Stal nierdzewna |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki Czarno-czerwony napis |
| Wskaźnik | Aluminiowe, regulowane |
| Sprawa | Stal nierdzewna |
| Dzwonić | Pierścień bagnetowy, stal nierdzewna |
| Okno | Plastik, szkło |
| Jednostka |
bar, psi, kg/cm2, kPa, MPa |
| Wątek | 1/8G, BSP, PT, BSPT, NPT |
| Opcje | Inne przyłącze procesowe Kołnierz do montażu powierzchniowego Uchwyt montażowy |
Wymiary
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
