Szczegóły Produktu:
|
| Deaign: | EN837-1 | Rozmiar: | 40mm |
|---|---|---|---|
| Uchwyt: | Środkowy tył | Zakres ciśnienia: | -100 kPa, podciśnienie |
| materiał obudowy: | ABS | Materiał soczewki: | PC |
| Rurka Bourtona: | Brąz fosforowy | Ruch: | Stop miedzi |
| Wybierz: | Aluminium | Kolor: | Czarny |
| High Light: | Manometr z tworzywa sztucznego 40 mm,manometr z tworzywa sztucznego 1 bar,manometr z tylnym mocowaniem na środku ABS |
||

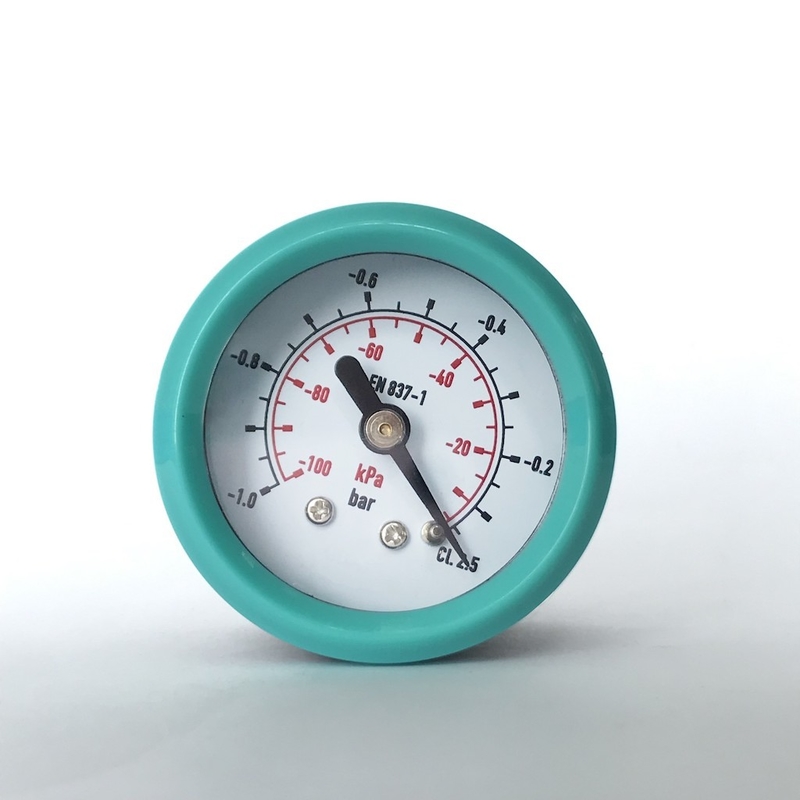

40mm -1 bar Plastikowa obudowa Mosiężny manometr próżniowy
Opis
Manometry wody (oczywiście) monitorują ciśnienie dowolnego systemu na bazie wody.Dość często można je znaleźć przymocowane do zbiorników, gdzie monitorują ciśnienie wody w środku.
Manometry mierzą i wyświetlają ciśnienie gazu.Są one szczególnie rozpowszechnione w fabrykach i zakładach produkcyjnych, gdzie śledzą natężenie przepływu zarówno wysoko-, jak i niskociśnieniowego gazu ziemnego oraz systemów opartych na propan.Wskaźniki ciśnienia paliwa sprawdzają również poziom ciśnienia gazu, ale robią to w kontekście samochodów.Mierzą i wyświetlają zapas paliwa lub ilość gazu pozostałego w zbiorniku pojazdu.
Aplikacje
Praktycznie wszystkie gałęzie przemysłu wykorzystują podciśnienie, począwszy od przemysłu motoryzacyjnego, spożywczego, produkcyjnego, farmaceutycznego, chemicznego, morskiego itp. Wakuometry są ważnymi urządzeniami zapewniającymi optymalną wydajność i bezpieczeństwo systemu.Mogą być używane do aplikacji typu pick-and-place, utrzymując miejsce pracy w czystości od zanieczyszczeń, materiałów transportowych itp.
Cechy szczególne
Niezawodny i oszczędny
Konstrukcja zgodnie z EN 837-1
Rozmiar nominalny 40, 50, 63, 80, 100 i 160
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
40mm |
|
Dokładność |
2,5, 1,6 |
| Zakres ciśnienia | Próżnia -100 kPa (dostosowana) |
|
Ograniczenie ciśnienia |
Stały: 3/4 x pełna wartość skali |
|
Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,4%/10 K rozpiętości |
|
Proces łączenia |
Mosiądz |
|
Element ciśnieniowy |
Mosiądz, typ C lub spiralny |
| Ruch | Mosiądz |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki Czarny/czerwony napis |
| Wskaźnik | Aluminium |
| Sprawa | ABS |
| Okno | Plastik, szkło |
| Opcje |
Inne przyłącze procesowe |
Wymiary
mocowanie dolne (radialne)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | |||||
| a | b | D | G | h | południowy zachód | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
tylne mocowanie (osiowe)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | ||||
| b1 | b2 | D | G | południowy zachód | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
