Szczegóły Produktu:
|
| Rozmiar: | 63mm, 2,5" | Uchwyt: | Środkowy tył |
|---|---|---|---|
| Zakres ciśnienia: | 10 barów lub dostosowane | materiał obudowy: | Czarna stal |
| Materiał soczewki: | PC | Rurka Bourtona: | Brąz fosforowy |
| Ruch: | Stop miedzi | Wybierz: | Białe tło, czarne napisy |
| Dokładność: | 2,5 | Deaign: | EN837-1 |
| High Light: | Manometr 17 bar 10 bar,manometr 63 mm 10 bar,manometr EN837-1 montowany centralnie z tyłu |
||

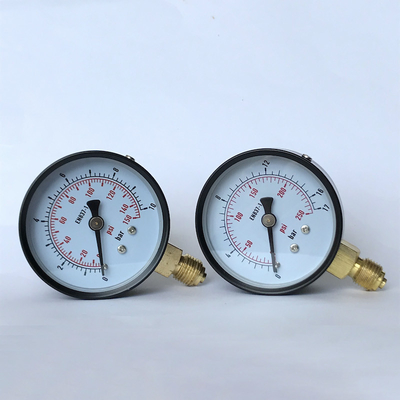

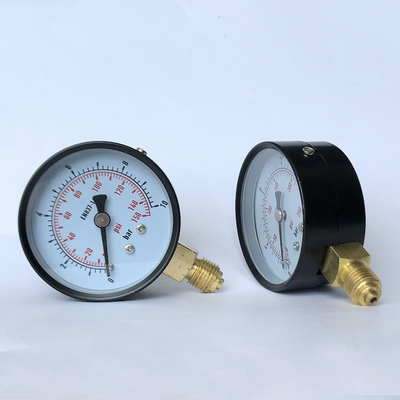

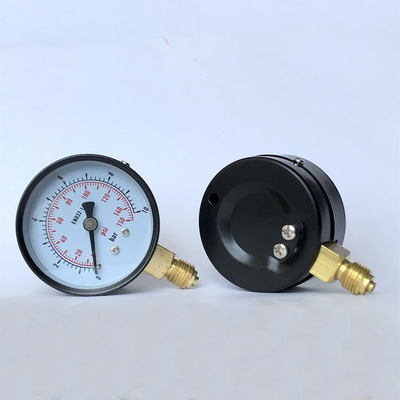

2,5 "63mm 10 barów 17 barów Ciśnieniomierz do cięcia strumieniem wody
Opis
Istnieją dwie główne grupy manometrów: manometry analogowe i manometry cyfrowe.Należy zwrócić uwagę na ten podział, ponieważ te dwa typy wskaźników działają i wyświetlają informacje nieco inaczej.Manometry analogowe to „tradycyjne” manometry, które wyświetlają informacje za pomocą igły zmieniającej pozycję na tarczy licznika (proporcjonalnie do zmian ciśnienia).
Aplikacje
Do mediów gazowych i ciekłych, które nie są bardzo lepkie ani krystalizujące i nie będą atakować części ze stopów miedzi.
Pneumatyka
Technika grzewcza i klimatyzacyjna
Inżynieria medyczna
Cechy szczególne
Niezawodny i oszczędny
Konstrukcja zgodnie z EN 837-1
Rozmiar nominalny 40, 50, 63, 80, 100 i 160
Zakresy skali do 0 ... 400 bar
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
50mm, 2" |
|
Dokładność |
2,5 |
| Zakres ciśnienia | 15 kg/cm2 (na zamówienie) |
|
Ograniczenie ciśnienia |
Stały: 3/4 x pełna wartość skali |
|
Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,4%/10 K rozpiętości |
|
Proces łączenia |
Mosiądz |
|
Element ciśnieniowy |
Mosiądz, typ C lub spiralny
Rurka Bourdona |
| Ruch | Mosiądz |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki Czarny/czerwony napis |
| Wskaźnik | Aluminium |
| Sprawa | Czarna stal |
| Okno | PC |
| Opcje |
Inne przyłącze procesowe |
Wymiary
mocowanie dolne (radialne)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | |||||
| a | b | D | G | h | południowy zachód | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
tylne mocowanie (osiowe)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | ||||
| b1 | b2 | D | G | południowy zachód | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
