Szczegóły Produktu:
|
| Rozmiar tarczy: | 125mm | Uchwyt: | Kierunek promieniowy |
|---|---|---|---|
| Zakres ciśnienia: | 6 barów Dostosowane | materiał obudowy: | SS 304 |
| Materiał soczewki: | Szkło hartowane | Element ciśnieniowy: | SS 316 |
| Ruch: | SS 304 | dzwonić: | Bagnet |
| Kolor: | Metaliczny | Deaign: | EN837-1 |
| High Light: | 11 bar manometr z membraną membranową,manometr z membraną tarczową 125mm,manometr kapilarny SS 316 |
||

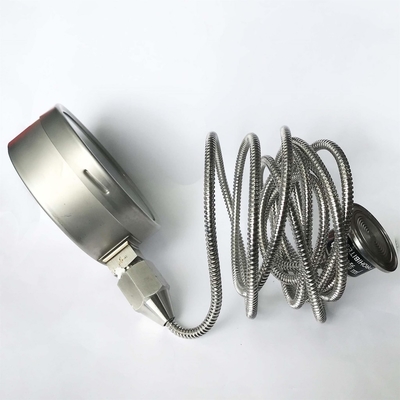

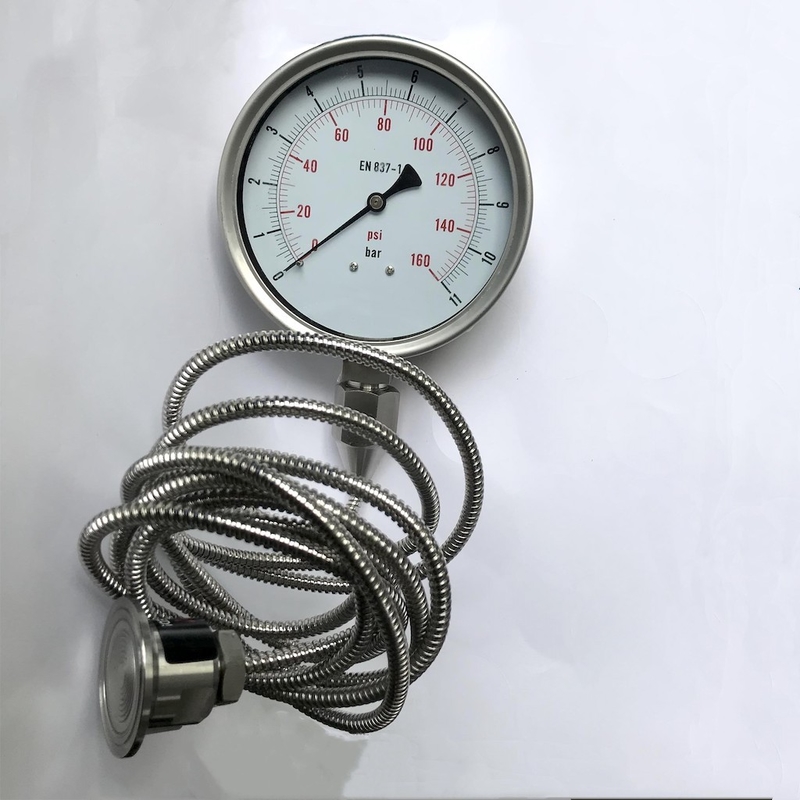

125mm Dial 11 bar Manometr z uszczelnieniem membranowym z kapilarą
Opis
Manometry o średnicy od 40 do 250 mm z wewnętrzną przegrodą są typu M11 i posiadają również wydmuch.Przegroda to solidna płyta, która znajduje się pomiędzy rurką Bourdona a oknem.W przypadku uszkodzenia rurki Bourdona ścianka przegrody ochroni okno przed ciśnieniem, a narastające ciśnienie zdmuchnie wydmuch z powrotem.
Aplikacje
Higieniczny pomiar ciśnienia w aplikacjach sanitarnych dla przemysłu farmaceutycznego, biotechnologicznego, spożywczego i napojów
Mechaniczny wskaźnik ciśnienia na rurociągach, fermentorach, bioreaktorach i zbiornikach
Monitorowanie ciśnienia/podciśnienia podczas czyszczenia, sterylizacji, prób ciśnieniowych
Do gazów, sprężonego powietrza, pary;media płynne, pastowate, proszkowe i krystalizujące
Cechy szczególne
Bezpieczeństwo dzięki mechanicznej transmisji ciśnienia
Obudowa i części zwilżane w higienicznej konstrukcji
Nadaje się do SIP i CIP, dostępna wersja autoklawowalna
Łatwe ustawianie punktu zerowego
Wysokie bezpieczeństwo przeciążeniowe
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
125mm |
|
Dokładność |
1,0 |
| Zakres ciśnienia (bar) |
0...1,6, 0...2,5, 0...4, 0...6, 0...10, 0...16, -1...+0,6, -1...+1,5, -1...+3, -1...+5, -1...+9, -1...+15 |
|
Ograniczenie ciśnienia |
Stały: Wartość pełnej skali Zmienne: Zakres skali <4 bar: Pełna wartość skali Zakres skali ≥4 bar: 2/3 x pełna wartość skali |
| Bezpieczeństwo przeciążenia |
2x pełna wartość skali, max.40 barów lub max.ciśnienie znamionowe (PN) przyłącza procesowego 5x pełna wartość skali, max.40 barów lub max.ciśnienie znamionowe (PN) przyłącza procesowego |
| Odporność na podciśnienie |
Bez Odporność na podciśnienie do -1 bar W zależności od zakresu skali opór próżniowy jest dostarczany lub dostępny na zamówienie |
| Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C Medium: -20 ... +150 °C CIP i SIP: 150°C w sposób ciągły dla części zwilżanych Wersja autoklawowalna, max.134°C, ≤ 20 minut |
|
Stopień ochrony |
IP54 |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,5%/10 K pełnej wartości skali |
|
Proces łączenia |
Stal nierdzewna, SUS 304, SUS 316 |
|
Element ciśnieniowy |
Element membrany, przyspawany do przyłącza procesowego |
| Ruch | SUS 304 |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki |
| Wskaźnik | Aluminium |
| Sprawa | Stal nierdzewna |
| Dzwonić | Stal nierdzewna |
| Okno | Plastik, szkło, szkło bezpieczne |
| Jednostka |
bar, psi, kg/cm2, kPa, MPa |
| Opcje | Inny wątek przyłącza procesowego Kołnierz do montażu powierzchniowego Uchwyt montażowy |
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
