Szczegóły Produktu:
|
| Deaign: | EN837-1 | Rozmiar: | 50mm |
|---|---|---|---|
| Uchwyt: | dolny, promieniowy | Zakres ciśnienia: | 200 psi lub dostosowane |
| materiał obudowy: | Stal chromowana | Materiał soczewki: | PC lub szkło |
| Rurka Bourtona: | Brąz fosforowy | Ruch: | mosiądz |
| Wybierz: | Aluminium | Dokładność: | 2,5 |
| High Light: | Dolny manometr 200 psi,manometr ze stali chromowanej 200 psi,manometr z mosiądzu 50 mm |
||

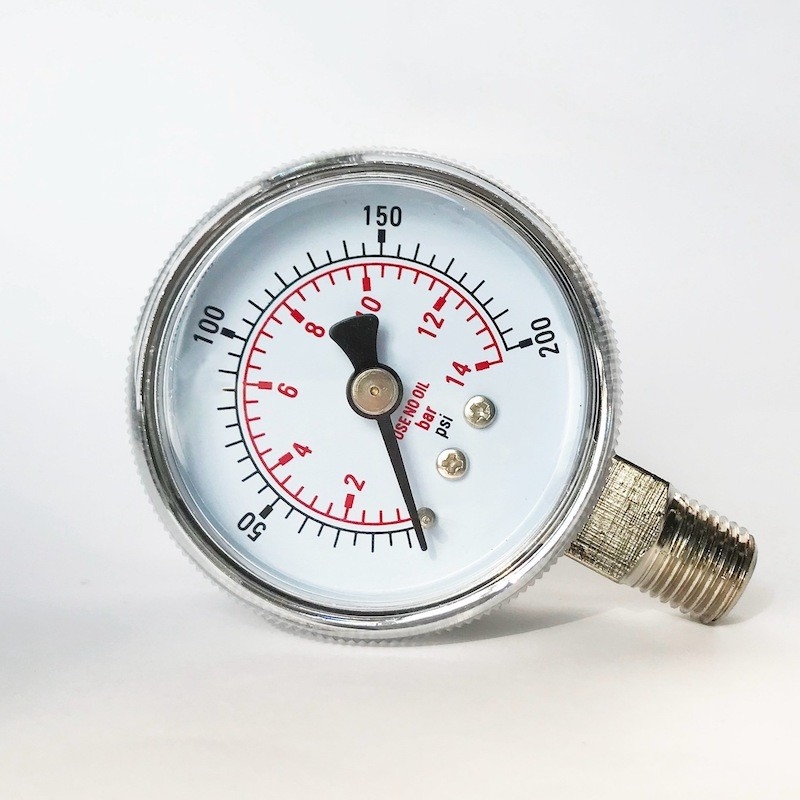

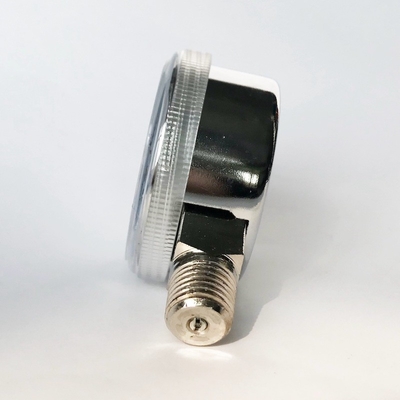

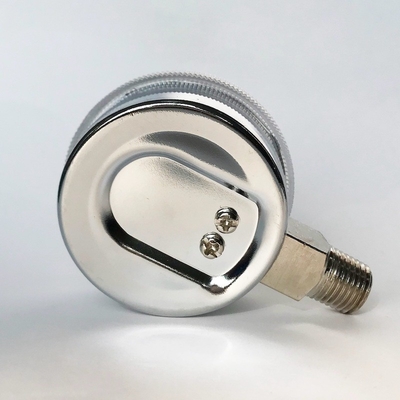

50mm chromowana stalowa obudowa 14 bar 200 PSI Manometr przemysłowy Mosiądz Internals Utility Manometr
Opis
Manometry to przyrządy przeznaczone do pomiaru ciśnienia mediów w systemie.Pomiar ciśnienia w systemie jest krytycznym krokiem jakościowym zapewniającym spójność produktu i kontrolę bezpieczeństwa, aby mieć świadomość wycieków lub wzrostu ciśnienia w systemie.Przed określeniem manometru ważne jest, aby zrozumieć podstawowe zasady dotyczące ciśnienia.Następnie na podstawie kryteriów wyboru można określić właściwy manometr, aby dokładnie zmierzyć ciśnienie w systemie.Nawet najlepszy sprzęt pomiarowy wytwarza pewne odchylenie od rzeczywistej wartości.Ważne jest, aby wiedzieć, jak definiuje się tę dokładność pomiaru.
Aplikacje
Do mediów gazowych i ciekłych, które nie są bardzo lepkie ani krystalizujące i nie będą atakować części ze stopów miedzi.
Pneumatyka
Technika grzewcza i klimatyzacyjna
Inżynieria medyczna
Cechy szczególne
Niezawodny i oszczędny
Konstrukcja zgodnie z EN 837-1
Rozmiar nominalny 40, 50, 63, 80, 100 i 160
Zakresy skali do 0 ... 400 bar
|
Projekt |
EN 837-1 |
|
Rozmiar nominalny |
50mm |
|
Dokładność |
2,5 |
| Zakres ciśnienia | 0~14 barów (dostosowane) |
|
Ograniczenie ciśnienia |
Stały: 3/4 x pełna wartość skali |
|
Dopuszczalna temperatura |
Otoczenie: -20 ... +60 °C |
|
Efekt temperatury |
Gdy temperatura układu pomiarowego odbiega od temperatury odniesienia (+20 °C): max.±0,4%/10 K rozpiętości |
|
Proces łączenia |
Mosiądz |
|
Element ciśnieniowy |
Mosiądz, typ C lub spiralny
Rurka Bourdona |
| Ruch | Mosiądz |
| Wybierz | Aluminiowy, biały, z kołkiem oporowym wskazówki Czarny/czerwony napis |
| Wskaźnik | Aluminium |
| Sprawa | Stal czarna, stal malowana |
| Okno | Plastik, szkło |
| Opcje |
Inne przyłącze procesowe |
Wymiary
Model M01.01, mocowanie dolne (radialne)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | |||||
| a | b | D | G | h | południowy zachód | ||
| 40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
| 50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
| 63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
| 80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
| 100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
| 160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
Model M01.02, mocowanie tylne (osiowe)
| Rozmiar tarczy | Wymiary w mm | Waga w kg | ||||
| b1 | b2 | D | G | południowy zachód | ||
| 40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
| 50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
| 63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
| 80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
| 100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informacje o zamawianiu
Model / Rozmiar tarczy / Zakres ciśnienia / Przyłącze procesowe / Opcje
FAQ
Q1.Czy mogę zamówić próbkę manometru?
Odp .: Tak, zapraszamy na przykładowe zamówienie do przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane.
Q2.A co z czasem realizacji?
Odp .: 15 dni na przygotowanie próbki, 25 dni roboczych na masową produkcję.
Q3.Czy masz limit MOQ dla zamówienia manometrów?
Odp .: Dostępne jest niskie MOQ, 1 szt. do sprawdzania próbek.
Q4.Jak wysyłasz towary i ile czasu zajmuje dotarcie?
O: Wysyłka przez DHL, UPS, FedEx lub TNT.Dotarcie na miejsce zajmuje 3-5 dni.Wysyłka lotnicza i morska również opcjonalna.
P5.Jak wykonać zamówienie na manometr?
O: Najpierw poinformuj nas o swoich wymaganiach lub aplikacji.Podaj model, rozmiar tarczy, zakres ciśnienia, przyłącze procesowe, opcje.
Po drugie Wyceniamy zgodnie z Twoimi wymaganiami lub naszymi sugestiami.
Po trzecie klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte Organizujemy produkcję.
P6.Czy mogę wydrukować moje logo na produkcie z manometrem?
O: Tak.Prosimy o formalne poinformowanie nas przed rozpoczęciem produkcji.
P7: Czy oferujecie gwarancję na produkty?
O: Tak, oferujemy 12 miesięcy na nasze produkty.
P8: Jak radzić sobie z wadliwym?
Odp .: Po pierwsze, nasze produkty są produkowane w ścisłym systemie kontroli jakości, a wskaźnik wadliwości będzie mniejszy niż 0,04%.
Po drugie, w okresie gwarancyjnym wyślemy nowe manometry z nowym zamówieniem na małą ilość.W przypadku wadliwych produktów wsadowych naprawimy je i ponownie wyślemy do Ciebie lub omówimy rozwiązanie, w tym ponowne wezwanie zgodnie z rzeczywistą sytuacją.
